در مدیریت و اجرای پروژههای مسکونی کلاس A، برجهای مجلل و ویلاهای مدرن، یکی از بزرگترین چالشهای تیمهای تأسیسات و مدیران پروژه، هزینههای ثانویه ناشی از استهلاک تجهیزات بهداشتی است. شیرهای اهرمی به عنوان پرکاربردترین المان در سرویسهای بهداشتی و آشپزخانهها، تحت فشار مداوم جریان و دمای آب قرار دارند. در این میان، قلب تپنده هر شیر آب، «کارتریج» (مغزی) آن است؛ قطعهای که سلامت آن مستقیماً بر میزان رضایت کارفرما و پایداری تأسیسات تأثیر میگذارد.
در این مقاله، ضمن بررسی ساختار داخلی شیرآلات مدرن و استانداردهای نگهداری آنها، مراحل فنی تعویض مغزی شیر اهرمی را برای تیمهای اجرایی مرور میکنیم و نشان میدهیم که چرا انتخاب یک کارتریج استاندارد در پروژههای لوکس، اقدامی کلیدی در راستای مهندسی ارزش (Value Engineering) محسوب میشود.
بررسی ساختار شیر اهرمی و نقش کارتریج در پایداری تأسیسات
پیش از اقدام به سرویس قطعات، شناخت دقیق لایهها و اجزای تشکیلدهنده شیرآلات لوکس ضروری است. شیرآلات استاندارد جهانی بر پایه یک ساختار مهندسیشده و یکپارچه طراحی میشوند تا کمترین میزان استهلاک را داشته باشند.
بدنه برنجی دولایه و تکنولوژی Cool Body
در شیرآلات باکیفیت، آلیاژ برنج با خلوص بالا (بدون سرب) به عنوان بدنه اصلی استفاده میشود. با این حال، انتقال حرارت آب گرم به بدنه شیر، یکی از عوامل اصلی افت کیفیت قطعات داخلی در درازمدت است. برندهای اصیل اروپایی برای حل این مشکل ساختار بدنه را بهینهسازی کردهاند. به عنوان مثال، در شیرآلات نوبیلی (Nobili) ایتالیا، از ساختار دولایه برنجی استفاده میشود. این طراحی که به تکنولوژی Cool Body معروف است، مانع از داغ شدن سطح بیرونی شیر شده و علاوه بر حفظ ایمنی کاربر، از تغییر شکل و استهلاک زودهنگام کارتریج در برابر تنشهای حرارتی جلوگیری میکند.
پرلاتورها و مدیریت فشار آب
در کنار کارتریج، پرلاتور (آبفشان) نقش مکمل را در تنظیم دبی خروجی ایفا میکند. پرلاتورهای استاندارد با ترکیب آب و هوا، علاوه بر بهینهسازی مصرف، فشار شبکه را تعدیل کرده و از وارد آمدن ضربه قوچ (Water Hammer) به کارتریج جلوگیری میکنند.
ابزار لازم برای تعویض کارتریج شیر اهرمی
برای عوض كردن مغزی شير اهرمي به ابزارآلات خاصی دارید که بدون آنها انجام این کار ممکن نیست. بنابراین بهتر است آنها را پیش از شروع کار آماده کنید. این ابزار عبارتاند از:
- آچار فرانسه با سایز متوسط (البته به جای آن میتوانید از آچار بکس مناسب نیز استفاده کنید)
- آچار آلن به سایز 2/5 (به سایز آچار آلن شیر اهرمی دقت کنید)
- پیچگوشتی دوسو که سایز آن به اندازه فازمتر باشد.
برای رفع مشکل سفت شدن شیر اهرمی و تعویض مغزی، ابتدا ابزار لازم برای تعویض کارتریج شیر اهرمی را آماده کنید تا کار بهصورت ایمن و راحت انجام شود.
یکی از علتهای کم شدن فشار آب شیر اهرمی، مشکلاتی مانند تجمع رسوبات، گرفتگی لولهها یا خرابی قطعات داخلی شیر است. برای اطلاعات بیشتر، مقاله علت کم شدن فشار آب شیر اهرمی را بخوانید.

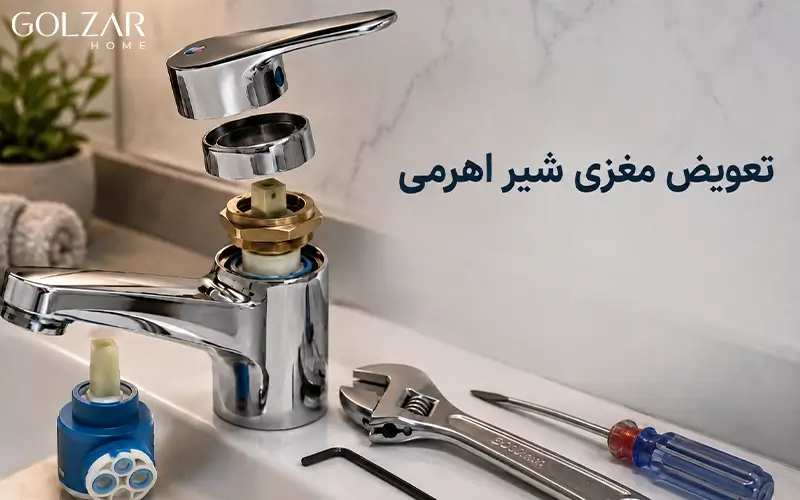

ساده ترین روش تعویض مغزی شیر اهرمی
بهترین روش عوض کردن مغزی شیر اهرمی به شرح زیر است:
- به وسیله شیرفلکه جریان آب سرد و گرم را قطع کنید. (اگر سیستم تاسیساتی منزل یا محل کارتان موتورخانه است، فلکه سرد و گرم را با هم قطع کنید؛ یا شیر فلکه اصلی. البته اگر سیستم تاسیساتی آبگرمکن یا پکیج است، همین که فلکه آب سرد را ببندید آبگرم بهصورت خودکار قطع خواهد شد.)
- زیر دسته اهرم یک عدد درپوش پلاستیکی است که معمولا به دو رنگ قرمز و آبی میباشد. در پوش را از جای خود خارج کنید.
- بعد از مشاهده پیج و مشخص شدن اینکه پیچ با آچار آلن باز میشود یا پیچ گوشتی (در اکثر موارد پیچ آلن است) پیچ را با آچار آلن باز کنید .( طرز باز كردن شير اهرمي با آچار آلن به این شکل است که باید آچار را به سمت چپ بچرخانید.)
- پس از بازکردن پیچ، دسته اهرم را به سمت بالا بکشید.(در بعضی موارد بهدلیل رسوب آب و چربی، دسته اهرم گیر میکند؛ پس سعی کنید با کمی تکان دادن به طرفین دسته اهرم را به سمت بالا بکشید)
- مرحله بعدی برای تعویض مغزی شیر اهرمی توالت یا شیر روشویی یا هر جای دیگر این است که یک عدد روکش حلقوی وجود دارد که معمولا پیچی میباشد. درصورت خیس یا چرب بودن آن را با دستمال خشک کنید سپس با دست به سمت چپ باز کنید.
- زیر روکش حلقوی یک عدد مهره با جنس برنج میباشد. بهوسیله آچار فرانسه مهره را باز کنید. توجه داشته باشید که فلز برنج جزء فلزات خشک و شکننده محسوب میشود (یعنی هنگام بستن مهره نباید بیش از حد فشار وارد کنید.)
- مغزی را به سمت بالا بکشید.
- مغزی شیرآلات توکار یا روکار را به فروشگاه مورد نظر برده و مشابهاش را تهیه نمایید.
- بدنه شیر را چک کنید و اگر رسوبی وجود دارد، آن را به درستی تمیز و رسوبزدایی نمایید.
- سپس دو برآمدگی کف مغزی را با دو شیار کف شیر تنظیم نموده و سرجایش قرار دهید (این مراحل بسیار ساده ولی مهم است؛ به دلیل اینکه اگر درست انجام نشود پس از انجام کار آب از کنار مغزی نشت میکند.)
- حالا مراحل توضیح داده شده در نحوه باز كردن شير اهرمی دستشویی را بهصورت معکوس انجام دهید.
برای حل مشکل رسوب گرفتگی سردوش حمام و باز شدن آب بهطور کامل، یادگیری نحوه باز کردن شیر اهرمی دستشویی به شما کمک میکند تا رسوبات را بهراحتی تمیز و تعمیرات لازم را انجام دهید.
بهترین زمان تعویض کارتریج شیر اهرمی ظرفشویی
درواقع بهترین زمان باز کردن شیر روشویی و تعویض مغزی شیر اهرمی، زمانیست که شیر دچار چکه میشود. در چنین حالتی باید به دنبال منبع چکه کردن شیر باشید. اگر هر یک از عوامل زیر باعث چکه کردن شیر آب شده باشند، نیازی به تعویض کارتریج نخواهید داشت؛ درغیراینصورت لازم است آن را عوض کنید:
- ایراد در نقطه اتصال شیر به لولهکشی
- خرابی اورینگ شیر ظرفشویی یا شیر روشویی
- چکه کردن شیر آب ظرفشویی یا روشویی به علت نامناسب بودن اندازه سوراخ سینک
- شل بودن پیچ کارتریج یا مغزی شیر
- چکه کردن آب از زیر دایورتور یا سوپاپ شیر حمام
- چکه کردن آب از علم یونیکا
- چکه کردن آب از بدنه شیرآلات
سخن پایانی
یکی از دغدغههای رایج سازندگان هنگام خرید شیرآلات توکار، ترس از خرابی قطعات داخلی و نیاز به تخریب دیوار برای تعمیرات است. این یک باور کاملاً اشتباه در مهندسی تأسیسات مدرن است. در استراکچرها و شیرآلات توکار استاندارد، تمامی اجزای حیاتی از جمله کارتریج، دایورتور (سوپاپ) و اورینگها، در یک باکس مرکزی قرار دارند. برای تعویض مغزی در این سیستمها، تکنسین تنها با باز کردن پلیت (صفحه کلید روی دیوار) به تمامی قطعات دسترسی کامل دارد و فرآیند سرویس در کمتر از ۱۰ دقیقه و کاملاً از روی سطح دیوار (بدون نیاز به شکافتن کاشیها) انجام میشود.
سوالات متداول
علت اصلی سفت شدن اهرم در شیرآلات چیست؟
علت اصلی این اختلال، رسوبگرفتگی دیسکهای سرامیکی داخل مغزی به دلیل سختی بالای آب منطقه و عدم استفاده از فیلترهای مرکزی در تأسیسات ساختمان است. آیا تعویض مغزی شیرآلات توکار نیاز به تخریب کاشی دارد؟
خیر، طراحی مهندسی شیرآلات توکار استاندارد به گونهای است که تمامی قطعات حیاتی از جمله کارتریج، صرفاً با باز کردن کاور تزئینی (پلیت) از روی کار تعویض میشوند. عمر مفید کارتریج سرامیکی چقدر است؟
طول عمر این قطعه به کیفیت ساخت آن بستگی دارد. در برندهای معتبر جهانی مانند نوبیلی ایتالیا، کارتریجهای سرامیکی دارای تضمین عملکرد و گارانتی ۲۰ ساله هستند. چگونه از آسیب به آبکاری شیرآلات لوکس هنگام تعویض مغزی جلوگیری کنیم؟
برای جلوگیری از ایجاد خطوش روی آبکاریهای حساس نظیر PVD و کروم، حین باز کردن مهره برنجی حتماً از آچار با فکهای صاف استفاده کرده و ترجیحاً یک لایه پارچه محافظ بین آچار و قطعه قرار دهید.
